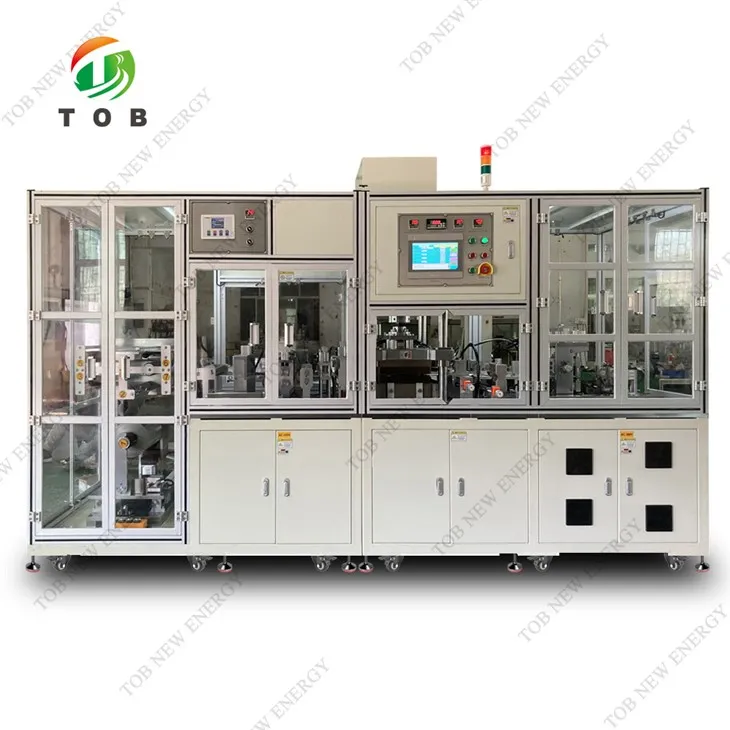

Peiriant Ffurfio Achos Cell Pouch Awtomatig

1.Model: TOB-ACK-400
2. Dimensiynau cyffredinol:: tua L3200 * W1000 * H2000 (MM)
3. Tymor talu: L / C, D / AD / P, T / T, cerdyn credyd, Western Union
4.Application: Ar gyfer pouch cell achos ffurfio
5.MOQ:1 set

Anfon ymchwiliad

Sgwrs Nawr

Cyflwyniad Cynnyrch

L350mm * W200mm Pouch Cell Awtomatig Achos Ffurfio Machine

Fideo Cynnyrch

Manyleb

Cyflwyniad offer

Mae'r offer yn bennaf yn cwblhau swyddogaethau bwydo rholio ffilm alwminiwm wedi'i lamineiddio â llaw, cywiro awtomatig, tynnu llwch â brwsh, tynnu statig, cynhesu cyn dyrnu, dyrnu, torri rholio ar y ddwy ochr, torri uchaf, casglu gwastraff a chynhyrchion gorffenedig ar wahân, ac ati. .

Llif gwaith offer

Bwydo â llaw → Llwyfan cysylltu → Rheoli tensiwn → Tynnu llwch → Tynnu statig → Dyrnu → Torri rholio → Tynnu servo → Mecanwaith trawsbynciol → Casgliad cynnyrch gorffenedig

Strwythur cyffredinol

Dimensiynau cyffredinol: tua L3200 * W1000 * H2000 (MM), gellir tynnu'r clawr uchaf, a'r uchder ar ôl ei dynnu yw 1920mm.

Eitem	Manyleb
Model	TOB-ACK-400
Modd dyrnu	Un llwydni yn dyrnu un cell cwdyn
Modd bwydo	Bwydo yn y gofrestr, cywiro awtomatig, dad-ddirwyn modur, rheoli tensiwn.
Maint ffilm wedi'i lamineiddio alwminiwm	Lled Llai na neu'n hafal i 350mm, diamedr mewnol: 3 modfedd, diamedr allanol ＜450mm
Rheoli tensiwn	Mae rheolaeth tensiwn ffilm alwminiwm wedi'i lamineiddio yn falf gyfrannol drydan ynghyd â silindr ffrithiant isel ynghyd â photensial wedi'i gyfuno â modur servo i reoli'r tensiwn.
Modd rhyddhau	Rhyddhau llithren (mae deunyddiau gwastraff yn cael eu casglu ar wahân), wedi'u tynnu â llaw o'r blwch deunydd.
Cywir o ddyfnder dyrnu	± {{0}}.1mm (pedair cornel), gall y sgrin gyffwrdd osod y cywirdeb i 0.01mm
Cywirdeb dimensiwn cyffredinol wedi'i dyrnu	±0.15mm (maint llwydni a gwarant clirio)
Maint mwyaf y ffilm alwminiwm wedi'i lamineiddio	L350mm * W200mm
Addasiad dyfnder dyrnu	Ychwanegu gasgedi ar y llwydni (servo yn addasu dyfnder y dyrnu llwydni)
Amrediad pwysau punch	3T
Model dyrnu	Servo dyrnu
Bywyd yr Wyddgrug	1 miliwn o weithiau
Ymddangosiad y cas dyrnu	Mae'r corneli yn llyfn heb grychau a thyllau pin, ac mae'r wyneb yn llyfn heb byllau concave, crafiadau, craciau, ac ati.
Dull trafnidiaeth	Cludo servo (wedi'i osod mewn sgrin gyffwrdd)
Cludiant yn gywir	±0.1mm
Modd trawstoriad / modd addasu sefyllfa	Addasiad torri / servo (wedi'i osod mewn sgrin gyffwrdd)
Torri'n gywir	±0.2mm
Cutter (dur twngsten) bywyd	1 miliwn o weithiau (atgyweirio)
Yr Wyddgrug disodli amser	1-2h
Capasiti cynhyrchu	Yn fwy na neu'n hafal i 10ppm (un llwydni yn dyrnu un cell cwdyn)
