Model: TOB-ZCY-002
TOB{0}}ZCY-002 peiriant ffurfio cas ar gyfer celloedd cwdyn: ffilm barhaus wedi'i lamineiddio ag alwminiwm, poced sengl/dwbl, dyfnder servo 0-15 mm, Mwy na neu'n hafal i 150 cell y dydd.

Anfon ymchwiliad

Sgwrs Nawr

Cyflwyniad Cynnyrch

Mae Xiamen TOB New Energy Technology Co, Ltd yn un o gynhyrchwyr a chyflenwyr mwyaf dibynadwy peiriant ffurfio achos celloedd cwdyn parhaus awtomatig yn Tsieina. Croeso i brynu peiriant ffurfio achos cell cwdyn parhaus awtomatig o ansawdd uchel am bris cystadleuol o'n ffatri. Os oes gennych unrhyw ymholiad am gydweithrediad, mae croeso i chi anfon e-bost atom.

Peiriant Ffurfio Achos Celloedd Pouch Parhaus Awtomatig ar gyfer Ffilm Alwminiwm-Lamineiddio

Manyleb

Trosolwg

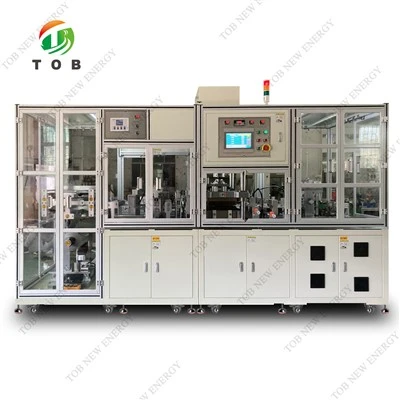

Mae'r peiriant hwn wedi'i ddylunio a'i weithgynhyrchu'n benodol ar gyfer ffurfio ffilm wedi'i lamineiddio alwminiwm ar gyfer cell cwdyn. Mae'n addas ar gyfer dyrnu parhaus (pwll sengl neu ddwbl-) ffilm wedi'i lamineiddio alwminiwm.

Llif gwaith

Yn ystod y llawdriniaeth, yn gyntaf, rhowch rolyn o ffilm alwminiwm hollt wedi'i lamineiddio ar y siafft dad-ddirwyn (aer-siafft ehangu). Yna caiff y ffilm ei arwain trwy'r rholeri canllaw, y marw dyrnu, a'r bwrdd bwydo, a'i glampio gan y silindr clampio porthiant. Ar ôl pwyso'r botwm cychwyn, mae'r offer yn dechrau gweithredu. Unwaith y bydd y marw uchaf yn perfformio'r strôc dyrnu, mae'r servo porthiant yn symud y ffilm ymlaen. Yna caiff y ffilm blastig alwminiwm wedi'i dyrnu ei thorri i'r maint gofynnol yn yr orsaf dorri a'i chasglu mewn bin casglu.

Ffurfio lluniad maint achos

RHIF.	Eitem	Maint (mm)	Cywirdeb	Sylw
A	Hyd pwll	20-200	±0.1mm
B	Lled y pwll	20-150	±0.5mm
C	Cyfanswm hyd	400	±0.1mm
D	Lled ymyl ochr	40-100	±0.5mm
E	Ymyl uchaf	2-20	±0.2mm
T	Dyrnu dyfnder	0-15	±0.1mm

Prif baramedrau technegol

Eitem	Manyleb
Model	TOB-ZCY-002
Modd allbwn	Un-allan, un-i mewn (gweithrediad-ceudod sengl)
Dull llwytho	Porthiant rholio, dad-ddirwyn a yrrir gan fodur, rheoli tensiwn trwy rholer tensiwn
Dimensiynau rholio ffilm alwminiwm wedi'u lamineiddio	Max. Lled 200mm; id craidd 3 modfedd; diamedr allanol<400mm
Tensiwn ffilm wedi'i lamineiddio alwminiwm	Tensiwn a reolir gan fecanwaith rholio dawnsiwr
Dull dadlwytho	Rhyddhad llithren (gyda chasgliad sgrap ar wahân); tynnu â llaw o'r hambwrdd casglu
Max. Maint ffilm wedi'i lamineiddio alwminiwm	L200mm × w200mm (yn seiliedig ar ddimensiynau allanol batri uchaf y cwsmer)
Ymddangosiad dyrnu	Corneli crwn llyfn heb grychau na thyllau pin; arwyneb llyfn heb dolciau, crafiadau, craciau na delamination
Dull bwydo	Porthiant servo (gosodiadau y gellir eu haddasu trwy sgrin gyffwrdd)
Capasiti cynhyrchu	Yn fwy na neu'n hafal i 150cc y dydd (yn seiliedig ar 8 awr, heb gynnwys amser llwytho / dadlwytho)
Cyfradd cnwd	Mwy na neu'n hafal i 99% (diffygion a achosir gan offer yn unig)
Cyfradd methiant offer	Llai na neu hafal i 2% (methiannau a achosir gan offer; cynnal a chadw rheolaidd a pharatoi cyn-cynhyrchu heb eu cynnwys)
Newid model	Cwblhawyd y newid o fewn 2 awr gan 1 gweithredwr
Dyrnu dyfnder	0-15 mm, servo y gellir ei addasu'n barhaus
Cywirdeb dyfnder dyrnu	±0.1 mm (ar bedair cornel); cydraniad gosodiad sgrin gyffwrdd 0.01 mm
Ffurfio cywirdeb dimensiwn allanol	±0.1 mm
Pwysau dyrnu	Uchafswm. 10 tunnell, y gellir ei addasu'n barhaus
Modd dyrnu	Dyrnio wedi'i yrru gan servo
Addasiad dyfnder dyrnu	Addasiad servo o ddyfnder marw
Marw bywyd	1,000,000 o gylchoedd
Amrediad pwysau pen punch	Uchafswm. 3 tunnell, y gellir ei addasu'n barhaus
Die set parallelism	Llai na neu'n hafal i 0.1 mm
Lled ymyl uchaf	Yn fwy na neu'n hafal i 2 mm
Cywirdeb ymyl uchaf	Llai na neu'n hafal i ±0.2 mm
Cywirdeb bwydo	±0.2 mm
Cywirdeb torri ymyl uchaf	±0.1 mm
Lled bwydo ffilm alwminiwm	50-200 mm
Cywirdeb hyd cynnyrch cyffredinol	Llai na neu'n hafal i ±0.1 mm
Llafn torri ffilm alwminiwm ystod torri effeithiol	Llai na neu'n hafal i 300 mm
Bywyd gwasanaeth llafn torri ffilm alwminiwm	Mwy na neu'n hafal i 1,000,000 o gylchredau (ailhaenadwy)
Modd dyrnu	Un {0}gweithrediad allan

Rhestr Ffurfweddu Offer (BOM o Gydrannau Offer)

Mae'r peiriant hwn yn cynnwys y modiwlau canlynol: mecanwaith dad-ddirwyn, rholer canllaw a dawnsiwr, mecanwaith rholio, mecanwaith dyrnu (gan gynnwys marw), mecanwaith bwydo, uned gasglu.

Rhestr rhannau safonol

Eitem	Brand	Manyleb	Qty	Sylwadau
CDP	Panasonic	60 pwynt	1	10% I/O wedi'i gadw ar gyfer ehangu yn y dyfodol
Sgrin gyffwrdd (AEM)	Weinview	7 modfedd	1	-
Servo modur	Panasonic + Arloesedd	0.4 / 1.5 kW	3	2 set o 400W, 1 set o 1.0 kW
Silindr niwmatig	AirTAC	turio 63 mm, ac ati.	14	-
Falf solenoid	AirTAC	4V210, ac ati.	10	-
Switsh botwm gwthio	Domestig	φ22 mm	6	-
Llen golau diogelwch	Panasonic	8 trawst	1	-

Disgrifiad o'r strwythur swyddogaethol

1. Adran dad-ddirwyn: Mae'r uned dad-ddirwyn yn defnyddio siafft 3-aer-ymestyn-gyda modur yn dad-ddirwyn gweithredol. Gellir addasu'r cyflymder dad-ddirwyn yn ôl lleoliad y rholer tensiwn; mae'r modur dad-ddirwyn yn fodur cyflymder addasadwy.

2. Rhan rholer pasio a rholer arnofio: Mae'r mecanwaith rheoli tensiwn yn defnyddio rholer dawnsiwr tensiwn cyson arnawf. Mae'r adran hon hefyd yn cynnwys dyfais splicing tâp a rholer addasu ar gyfer uchder bwydo ffilm wedi'i lamineiddio alwminiwm cyn ffurfio.

3. Mae'r rhan uchaf yn defnyddio silindr gwasgedd cyflym hylif nwy ar gyfer clampio llwydni, gydag allbwn mwyaf o 10T. Mae'r rhan isaf yn defnyddio modur servo a sgriw bêl i yrru'r dyrnu / ffurfio gwaelod, gyda chywirdeb dyfnder ffurfio o ± 0.1 mm. Gellir addasu'r dyfnder ffurfio o 0 i 15 mm trwy'r panel sgrin gyffwrdd. Ar ôl ffurfio, nid yw'r cynnyrch yn dangos marciau graddfa pysgod na chorneli wedi cwympo ar unrhyw gorneli neu ymylon. Pan godir y silindr atgyfnerthu, y bwlch mwyaf rhwng y platennau uchaf ac isaf yw 80-90 mm. Mae servo-ffurfiant grym cyson a reolir-yn cael ei gymhwyso. Gall y modd dyrnu fod yn geudod sengl neu ddwbl.

4. Dull bwydo: Mae bwydo tynnu- yn cael ei yrru gan modur servo a sgriw bêl sydd wedi'i leoli y tu ôl i'r llafn torri. Y cywirdeb torri hyd ffurfio yw ± 0.1 mm. Mae'r mecanwaith bwydo tynnu{5}} wedi'i leoli y tu ôl i'r llafn torri i gynnal tensiwn cyson ar y ffilm wedi'i lamineiddio alwminiwm ac i leihau'r casgliad o ddeunydd rhwng y llafn torri a'r marw, a thrwy hynny sicrhau cywirdeb torri. Mae torri sgrap yn cael ei berfformio gan ddefnyddio servo-torri wedi'i leoli.

5. Mae'r uned gasglu yn gwahanu sgrap o gynhyrchion gorffenedig. (Mae sgrap yn cyfeirio at y deunydd a adawyd ar ôl torri rhwng batris, unwaith y bydd dimensiwn ymyl y sêl uchaf yn fodlon. Yn nodweddiadol Llai na neu'n hafal i 5 mm, caiff ei gasglu ar wahân mewn blwch casglu sgrap.)

6. System Reoli

6.1 Modd rheoli: Rheolaeth PLC, gyda 10% o'r pwyntiau I / O wedi'u cadw ar gyfer ehangu yn y dyfodol.

6.2 Rhyngwyneb gweithredwr: gweithrediad peiriant dynol cyfeillgar gyda gwybodaeth statws offer cynhwysfawr ar gyfer gweithredu a chynnal a chadw hawdd. Mae'r system yn cefnogi rheolaeth caniatâd tair lefel a ddiogelir gan gyfrinair, ryseitiau, ystadegau data cynhyrchu, a chofnodion larwm hanesyddol.

6.3 Dulliau gweithredu: mae'r system yn darparu dulliau gweithredu awtomatig, gweithredu â llaw a chynnal a chadw. Yn y modd llaw, gellir gweithredu rhannau symudol unigol ar wahân. Yn y modd cynnal a chadw, mae'r rhannau symudol wedi'u cloi i wella diogelwch offer.

6.4 system reoli PLC:

Mae'r peiriant yn darparu gosodiadau rheoli defnyddwyr lluosog, gyda gwahanol ddefnyddwyr yn dal gwahanol hawliau gweithredu offer.
Mae gan bob uned weithredu gardiau a system mynediad drws; ni all y peiriant redeg pan fydd drws ar agor.
Rhyngwyneb iaith Tsieinëeg yw'r panel gweithredu.
Mae'r rhyngwyneb peiriant dynol wedi'i gynllunio ar gyfer gweithrediad hawdd, gyda rheolyddion wedi'u labelu er eglurder. Mae'r arddangosfa'n cwmpasu, ond nid yw'n gyfyngedig i: rheoli offer (maint iawn, maint NG, cyfanswm cynhyrchu, cynhwysedd, cynnyrch, cyfradd defnyddio), statws offer, rhestr namau a lleoliad namau, swyddogaethau dadfygio, a gosodiadau system. Mae rhai swyddogaethau arddangos yn ddarllenadwy neu'n ysgrifenadwy.
Nid oes cyfrinair na swyddogaeth cloi cyfnod-amser yn cael ei ychwanegu yn y rhaglen.

Dimensiwn offer

L * W * H≈2250 × 650 × 1900mm (Yn amodol ar y dyluniad gwirioneddol), pwysau tua 1.5T.
Gofynion Gosod Offer: 220V/50Hz, un-cyfnod; Ffynhonnell aer cywasgedig: 0.5MPa i 0.6MPa (sefydlog ar 0.5Mpa), defnydd o nwy: 0.04m³/min, pŵer: 2.5 KW
Lliw offer: Llwyd Cynnes Rhyngwladol 1C (gellir ei bobi â phaent yn ôl y plât lliw a ddarperir gan y cwsmer)
