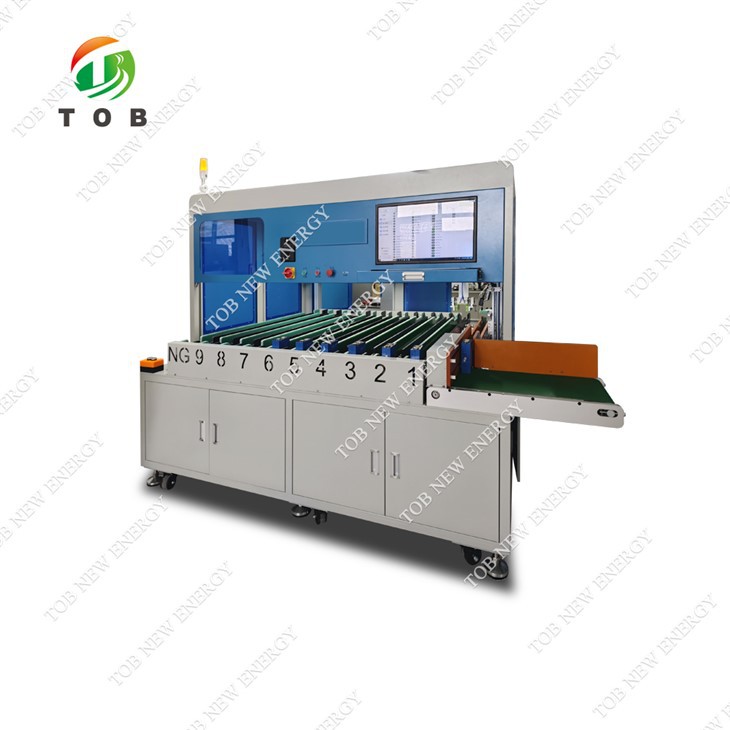

Peiriant Didoli Cell Prismatig Awtomatig

Model:TOB-FX11
Peiriant didoli awtomatig ar gyfer celloedd batri lithiwm prismatig gyda phrofion IR a foltedd. 10-dosbarthu gradd, Mwy na neu'n hafal i 550 o gelloedd yr awr. Cais am ffurfweddiad.

Anfon ymchwiliad

Sgwrs Nawr

Cyflwyniad Cynnyrch

Mae Xiamen TOB New Energy Technology Co, Ltd yn un o gynhyrchwyr a chyflenwyr mwyaf dibynadwy peiriant didoli celloedd prismatig awtomatig yn Tsieina. Croeso i brynu peiriant didoli celloedd prismatig awtomatig o ansawdd uchel am bris cystadleuol o'n ffatri. Os oes gennych unrhyw ymholiad am gydweithrediad, mae croeso i chi anfon e-bost atom.

Peiriant Didoli Celloedd Prismatig yn Awtomatig gyda Phrofion IR a Foltedd Uchel-Cywirdeb

Manyleb

1. Disgrifiad Swyddogaeth

Mae'r peiriant didoli awtomatig cell cregyn alwminiwm prismatig TOB-FX11 yn system awtomataidd sy'n integreiddio sganio cod-bar, profi foltedd, profi gwrthiant mewnol, a graddio. Mae'n cynnwys system brofi uchel ar gyfer foltedd a gwrthiant mewnol. Yn seiliedig ar baramedrau rhagosodedig yn y meddalwedd, mae'r system yn didoli celloedd yn gywir yn raddau dynodedig yn ôl gwerthoedd mesuredig, gan gefnogi hyd at 10 lefel didoli.

Gall y peiriant brosesu tua 600 o gelloedd yr awr. Mae'n cynnwys dyluniad strwythurol syml a chadarn, perfformiad sefydlog, gweithrediad hawdd, ac effeithiolrwydd cost uchel.

2. Llif Proses

Mae paramedrau'n cael eu gosod trwy'r system rheoli diwydiannol sy'n seiliedig ar PC, ac mae'r PLC yn gweithredu'r dilyniant canlynol yn awtomatig:

Llwytho celloedd â llaw i hopran → Cludo gwregysau cludo → Sganio cod bar awtomatig → Profi foltedd a gwrthiant mewnol awtomatig → Trefnu i finiau dynodedig yn seiliedig ar feini prawf rhagosodedig → Cofnodi a storio data gan gyfrifiadur personol diwydiannol → Casglu celloedd â llaw i mewn i hambyrddau / blychau cyfatebol

3. Strwythur Peiriant

Strwythur cryno wedi'i ddylunio'n dda gydag ymddangosiad dymunol yn esthetig ac ôl troed bach.

-gweithrediad hawdd ei ddefnyddio; dim angen sgiliau arbenigol.

Wedi'i reoli gan system PC + PLC ddiwydiannol:

Mae PLC yn trin bwydo a chludo.

Mae PC Diwydiannol yn rheoli caffael data cod bar, profi casglu data, graddio, a gweithrediad system.

Yn meddu ar gyflenwad pŵer UPS i atal ymyriadau pŵer annisgwyl.

Wedi'i adeiladu â phlatiau dur rholio oer o ansawdd uchel a strwythur ffrâm alwminiwm.

Yn meddu ar olwynion caster cyffredinol ar gyfer symud yn hawdd.

Yn cynnwys-system larwm gweledol, stop awtomatig ar ôl cwblhau didoli, swyddogaeth clirio deunydd, larwm llwyth llawn, a larwm nam. Gellir addasu paramedrau yn unol â gofynion y defnyddiwr.

4. Manylebau Technegol

Eitem	Manyleb
Cyflenwad Pŵer	3.6 kW, AC 220V, 50/60 Hz3.6 kW, AC 110V, 50/60 Hz (wedi'i addasu i'w allforio)
Pwysedd Aer	0.4-0.8 MPa
Amrediad Maint Cell sy'n Gymwys	Hyd: 60–260 mmTrwch: 20–80 mm Uchder: 100–220 mm
Sganiwr	Hikvision; gydnaws â chodau QR a chodau bar; cywirdeb sganio Yn fwy na neu'n hafal i 99.5%
Tester Safonol	HK3560 uchel-profwr cyflymder uchel cywirdebVoltage: ±0.00001 VInternal ymwrthedd cywirdeb: ±0.01 mΩDewisol: HIOKI profwyr (BT3561A/BT3562A) am gost ychwanegol

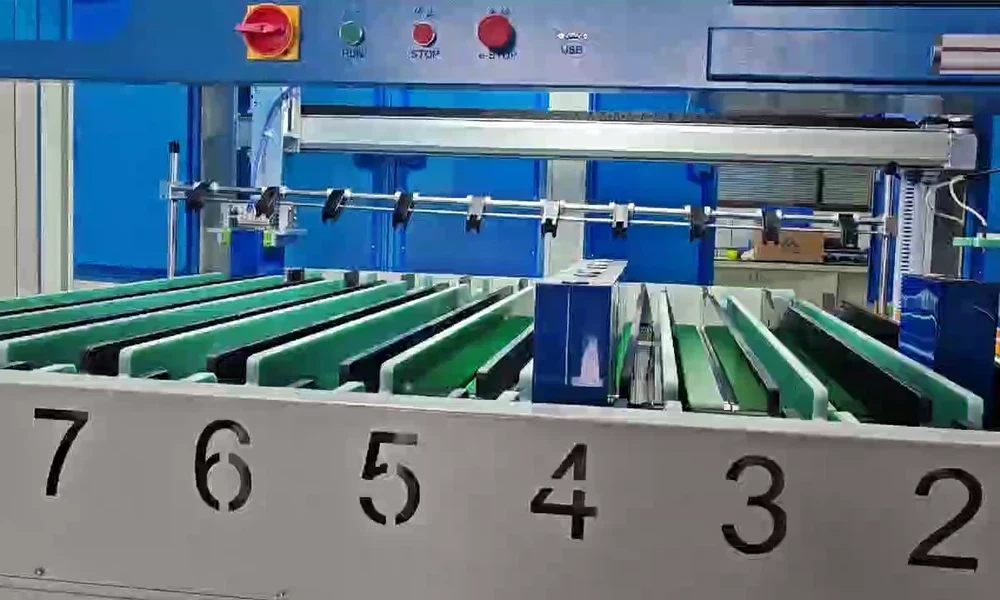

Modiwl Didoli	Modur servo 400 W ar gyfer lleoliad manwl gywir a chyflymder uchel

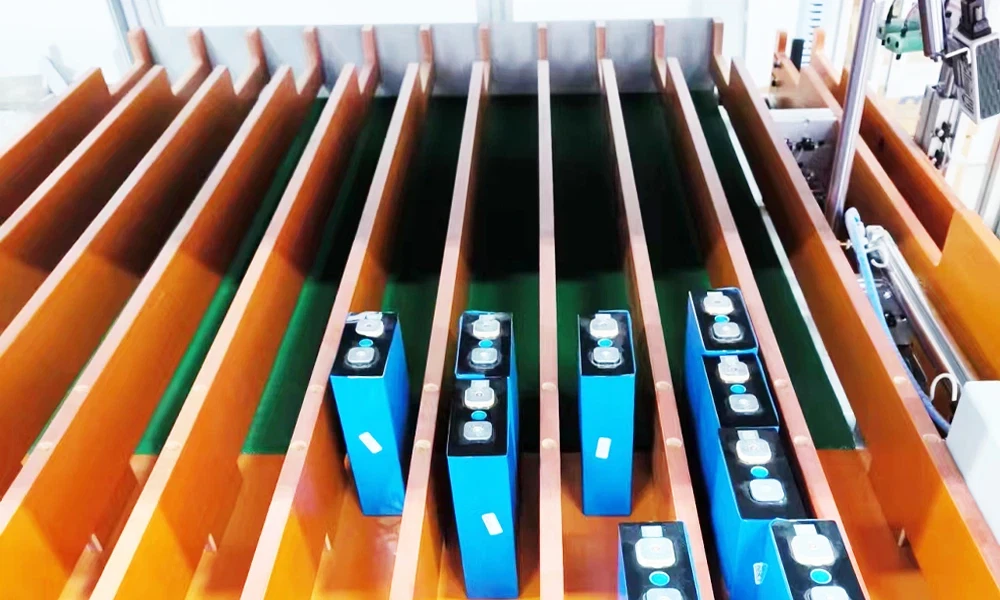

Sianeli Didoli	9 gradd Iawn + 1 gradd NG
Ystod Gosod Foltedd	0.00000 V – 6.00000 VMeasurement cywirdeb: ±0.00001 V
Ystod Gwrthiant Mewnol	0.00 mΩ – 999.99 mΩ Cywirdeb mesur: ±0.01 mΩ
Gallu Cynhyrchu	Mwy na neu'n hafal i 550 o gelloedd yr awr
Profi Perfformiad	Ailadroddadwyedd a chysondeb rhagorol
Rheolydd	Cyfrifiadur personol diwydiannol (Intel N100, Windows 10)
Rheoli Cynnig	Xinjie PLC
Arddangosfa Amser Real	Cod Bar / Foltedd / Gwrthiant Mewnol / Amser / Statws Gweithredu
Storio Data	Wedi'i storio'n lleol ar gyfrifiadur personol diwydiannol; Mae lanlwytho data MES yn ddewisol
Nodweddion System	Comisiynu hawdd, gweithrediad hawdd ei ddefnyddio, gosod larwm nam
Dimensiynau Peiriant	Safon: L1840 × W1810 × H1900 mmWithout bwydo cludwr: L1840 × W1420 × H1900 mmPacking maint: L2000 × W1550 × H2050 mm
Pwysau	Tua. 680 kg
