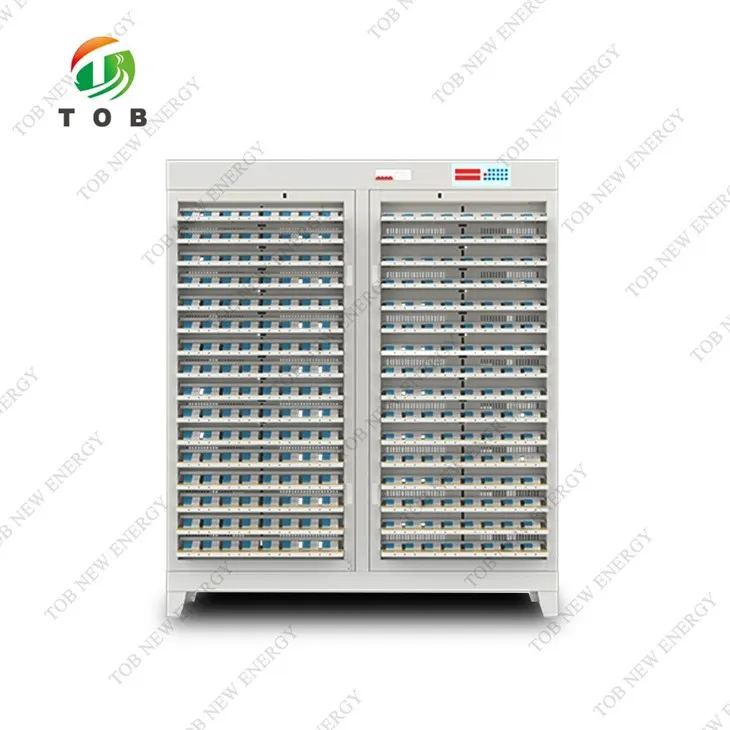

Peiriant Tâl Cell Pouch 5V5A

Model:TOB-HF256-5D
Mae'r peiriant gwefru a rhyddhau 5V1A hwn yn cynnwys cyfrifiadur, rhyngwyneb cyfathrebu a chabinet ffurfio batri yn bennaf. Mae'r cabinet ffurfio batri yn cynnwys corff plât sy'n cynnwys clamp a phlât ar gyfer y clamp, cerrynt cyson, ffynhonnell foltedd cyson, microgyfrifiadur un sglodion a phanel rheoli.

Anfon ymchwiliad

Sgwrs Nawr

Cyflwyniad Cynnyrch

Peiriant Tâl Cell Pouch 5V5A

Manyleb

Mae lluniau cynnyrch yn gyfeirnod yn unig, os gwelwch yn dda mewn nwyddau y mae trech

1.Y cyfansoddiad Sylfaenol

Mae'r offer hwn yn cynnwys cyfrifiadur, rhyngwyneb cyfathrebu a chabinet profi batri yn bennaf. Mae'r cabinet profi batri yn cynnwys gosodiad a bwrdd ar gyfer gosod y gosodiad, ffynhonnell gyfredol a foltedd cyson, cylched rheoli cynnal, cylched samplu, microreolydd a phanel rheoli.

2.Main nodwedd

(1) Gall pob offer wneud cerrynt cyson, tâl foltedd cyson a gollyngiad cerrynt cyson ar gyfer 256 pcs o gell sydd o fewn yr ystod foltedd.

(2) Cyflenwad pŵer foltedd cyson cyfredol-cyson, cerrynt cyson i newid foltedd cyson heb effaith, yn arbennig o addas ar gyfer gofynion codi tâl batri ïon lithiwm

(3) Mae'r ddyfais yn mabwysiadu cyfrifiadur sglodion sengl AVR fel y ganolfan reoli, ac yn cydweithredu â'r gylched samplu ymylol, y gellir ei reoli gan y cyfrifiadur uchaf. Pan fydd wedi'i gysylltu â'r cyfrifiadur, gellir arbed cromlin tâl a rhyddhau cyflawn yr holl sianeli, neu gellir ei wahanu oddi wrth y cyfrifiadur uchaf a'i weithredu gan y panel rheoli. Codi tâl foltedd cyson cyfredol cyson, prawf rhyddhau cyfredol cyson, didoli yn ôl amser, ac ati.

(4) Mae gan bob batri ei ffynhonnell gyfredol cyson annibynnol a foltedd cyson ei hun, ac nid yw'r ddolen hunan-ffurfio yn effeithio ar ei gilydd.

(5) Mae LED wedi'i osod ar bob un o'r gosodiadau batri fel arddangosfa statws gweithredol, a phan fydd y gollyngiad wedi'i gwblhau, gellir ei ddefnyddio i nodi didoli gallu batri.

(6) Canfod amser real bob foltedd batri, wrth godi tâl, codi tâl cyfredol cyson cyntaf, pan fydd y foltedd batri yn cyrraedd y gwerth gosodedig, bydd yn trosglwyddo'n esmwyth i godi tâl foltedd cyson, pan fydd yr amser gosod neu'r cyflwr terfynu cyfredol yn fodlon, y codi tâl yn dod i ben. Pan fydd y cerrynt cyson yn cael ei ollwng, pan fydd foltedd y batri yn is na'r gwerth gosodedig, mae'r gollyngiad yn dod i ben ac mae'r dangosydd batri cyfatebol yn goleuo.

(7) Gyda swyddogaeth amddiffyn pŵer-lawr, gall y llif gwaith gwreiddiol barhau i redeg ar ôl y pŵer yn ôl

(8) Gall y cyfrifiadur uchaf osod 32 o baramedrau cam gweithio a 256 o gylchoedd. Gall pob cyfrifiadur uchaf gysylltu 1 i 15 set o system microgyfrifiadur sglodion sengl. (awgrymwch lai na 10 set)

(9) Nodweddion meddalwedd ategol

① Defnyddiwch y rhyngwyneb gweithredu graffigol i arddangos data megis foltedd, cerrynt, amser, a chynhwysedd pob batri, ac arddangos y statws gweithio cyfatebol ac amodau annormal mewn gwahanol liwiau.

② Dangosiad cynhwysedd batri segmentiedig mympwyol (hyd at 100 segment)

③ Gellir cofnodi'r pwyntiau data yn ôl amodau newidiol foltedd, cerrynt ac amser i ffurfio cromlin codi tâl a rhyddhau data cyflawn, ac mae cyfwng amser pwyntiau data'r gromlin yn llai na neu'n hafal i 10 eiliad.

④ Swyddogaeth didoli batri o dan amodau amrywiol (capasiti, amser, agored

foltedd cylched, llwyfan rhyddhau, ac ati)

⑤ Cyfrifiad awtomatig o gymhareb codi tâl cyfredol cyson, colli cynhwysedd, effeithlonrwydd rhyddhau, foltedd cyfartalog, foltedd canolrif, ac ati.

⑥ Gosod caniatâd gweithredwr, gweithrediad hierarchaidd

⑦ Yn gallu arddangos cromlin tâl a rhyddhau, diagram beicio

3. Paramedr technegol

Sianel Rhif.	256
Dull rheoli llif gwaith	Rheolaeth Caban Cyfan
Model codi tâl	Foltedd cyson, cerrynt cyson
Cyflwr torri tâl	Foltedd, cerrynt, amser, cynhwysedd
Modd rhyddhau	Cerrynt cyson
Cyflwr terfyn rhyddhau	Foltedd, amser, cynhwysedd
Cylch arolygu samplu	Llai na neu hafal i 10s
Amrediad mesur foltedd	0~5V, Cydraniad 1mV
Ystod foltedd batri	Tâl:{{0}}~4.5V, Rhyddhau: 4.5~2.0V
Amrediad foltedd cyson	3~4.5V
Cywirdeb foltedd	±（{{0}}.05 y cant RD plws 0.1 y cant FS）
Ystod gyfredol	Tâl:{{0}}.025-5A, Rhyddhau :0.025-5A,Datrysiad:1mA
Cywirdeb cyfredol	±（{{0}.1 y cant RD plws 0.1 y cant FS）
Amrediad Set Amser	Unrhyw osodiad o fewn 0~30000 munud, mae'r uned amser yn fach iawn
Cywirdeb amser	Llai na neu'n hafal i ±0.1 y cant
Prif system gofynion cyfluniad	Isafswm cyfluniad system gyfrifiadurol: CPU uwchben P4, cof uwchlaw 2G, gofod disg caled uwchlaw 200G, arddangosfa lliw EGA / VGA, un CD-ROM, un llygoden, MicrosoftTM Windows XP ac uwch, un porthladd cyfathrebu cyfresol RS232 sydd ar gael, Argraffydd cymorth Windows . Mae'r system gyfrifiadurol yn hunangynhwysol gan y defnyddiwr, a phennir nifer y systemau microgyfrifiadur yn ôl yr anghenion gwirioneddol.
