20V10A Profwr Batri Gliniadur Cyffredinol

Model offer:

TOB-20V10A

Offer profi batri

Dangosyddion Eitem

Mynegai paramedr

Foltedd mewnbwn

AC: 220V ±10% / 50Hz

Pŵer mewnbwn

1800W

Cymhareb datrysiad

AD:16bit;DA:16bit

Gwrthiant mewnbwn

Yn fwy na neu'n hafal i 1MΩ

foltedd

Ystod allbwn fesul sianel

Codi tâl: 2.5V ~ 20V

Rhyddhau: 2.5V ~ 20V

Manwl

± 0.02% o'r ystod

Sefydlogrwydd

0.01%

Cyfredol

Ystod allbwn fesul sianel

codi tâl: 20mA ~ 10A

gollyngiad: 20mA ~ 10A

Manwl

± 0.03% o'r ystod

Sefydlogrwydd

0.015%

Grym

Pŵer allbwn sianel sengl

200W

sefydlogrwydd

0.05%

Amser

Amser ymateb presennol

Cyfredol o 10% i 90% neu 90% i 10% Amser ymateb caledwedd<= 20ms

Ystod amser cam

1 i 65535 munud/cam gwaith

Cefnogaeth fformat amser 00:00:00 (hh: mm: ss)

Cofnodi Data

Cyflwr cofnodi data

Amser Δt: （0.01s~60000s）

Foltedd ΔU: （5mV ~ 20V）

Cyfredol ΔI: （5mA ~ 10A）

Cofnodwch yr amlder

100 Hz

Codi tâl

Modd codi tâl

Cerrynt cyson, foltedd cyson, foltedd cyson cyfredol cyson, pŵer cyson, foltedd cyson pŵer cyson;

Cyflwr torbwynt

Foltedd, cerrynt, amser cymharol, cynhwysedd;

Rhyddhau

Modd rhyddhau

Cerrynt cyson, pŵer cyson, cerrynt cyson a foltedd cyson;

Cyflwr torbwynt

Foltedd, cerrynt, amser cymharol, cynhwysedd;

Cylchrediad

Ystod prawf beicio

1 ~ 65535 o weithiau

Nifer y camau mewn un cylch

255

Nythu dolen

Uchafswm cefnogaeth ar gyfer 4 haen o gylchoedd nythu, cefnogaeth naid ar draws y cylch i unrhyw gam gwaith;

Gwarchod

Diogelu Diogelwch ac amddiffyniad eithriadau

Pŵer i lawr diogelu data

Terfynau foltedd uchaf ac isaf, terfynau uchaf ac isaf cyfredol, terfynau uchaf ac isaf cynhwysedd, terfynau ynni uchaf ac isaf, paramedrau rheoli allan o amddiffyniad goddefgarwch, amddiffyniad amrywiad cerrynt a foltedd, amddiffyniad llethr foltedd, amddiffyniad oedi, amddiffyniad foltedd ategol, tymheredd ategol amddiffyn;

Diogelu caledwedd

Diogelu cysylltiad gwrth-wrthdroi, amddiffyniad gor-foltedd mewnbwn, amddiffyniad overvoltage allbwn, amddiffyniad overcurrent mewnbwn, amddiffyniad overcurrent allbwn, amddiffyniad gorboethi, amddiffyn gorlwytho, amddiffyniad dim llwyth allbwn;

Nodweddion sianel

Defnyddio technoleg gwrthdröydd arbed ynni, ynni yn y trosglwyddiad lleol rhwng sianeli, arbed ynni a diogelu'r amgylchedd; Mabwysiadu prif gynllun rheoli dosbarth automobile, trosi amledd uchel 200KHz, grawn bach a sŵn isel;

Maint offer bach, defnydd isel o ynni, gwres isel;

Mae'r ffynhonnell gyfredol gyson a'r ffynhonnell foltedd cyson yn mabwysiadu strwythur dolen gaeedig ddwbl annibynnol;

Mae'r system yn mabwysiadu'r dyluniad integredig, mae cyfrifiadur yr uned yn cysylltu'r gweinydd prawf yn uniongyrchol â'r Rhyngrwyd; Samplu 100Hz cyflym;

Capasiti storio all-lein 1GB ar gyfer pob sianel;

Modd rheoli sianel

Rheolaeth annibynnol

Samplu canfod foltedd a cherrynt

Cysylltiad pedair gwifren

Swn

<80dB

Modd cyfathrebu'r cyfrifiadur uchaf

TCP/IP

Modd allbwn data

EXCEL, TXT, SIART

Rhyngwyneb cyfathrebu

Ethernet 100M

Nifer y sianeli fesul uned

8

Gofynion amgylchedd gwaith

Prosiect dangosyddion

Mynegai paramedr

Amrediad tymheredd gweithredu

25 gradd ±10 gradd

Amrediad tymheredd storio

0 gradd ~45 gradd

Amgylchedd gwaith ystod lleithder cymharol

30% ~ 80% RH （Dim anwedd）

Amgylchedd storio ystod lleithder cymharol

30% ~ 90% RH （Dim anwedd）

Manylebau a dimensiynau gosodiadau

Prosiect dangosyddion

Mynegai paramedr

Clamp math

Dewiswch yn ôl anghenion cwsmeriaid

Dimensiynau blwch fesul uned （W * D * H）

500 * 480 86} (mm)

Maint y cabinet （W * D * H）

606 * 800 1800 (mm)

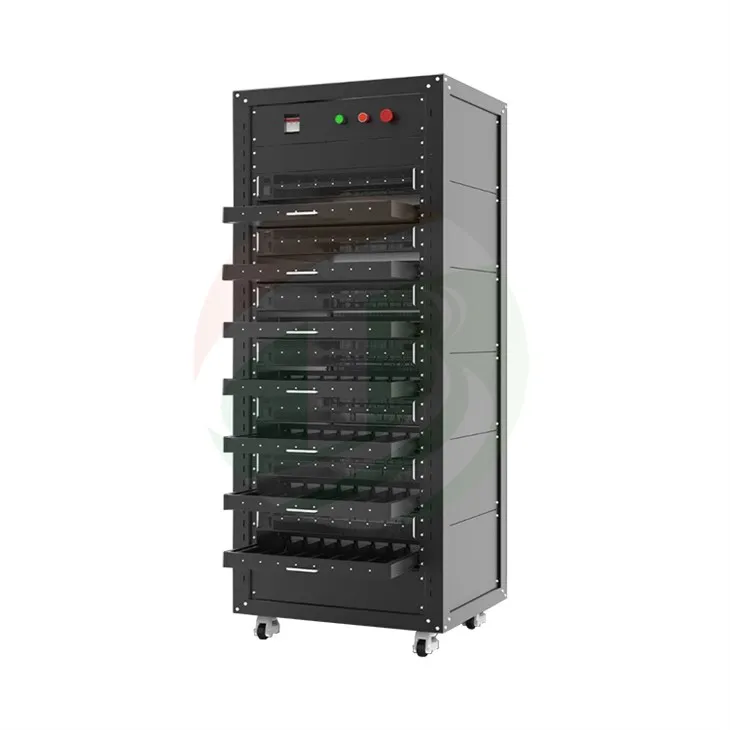

Llun offer (er gwybodaeth yn unig)

Nodweddion SMBUS

Prosiect dangosyddion

Mynegai paramedr

Cydweddoldeb caledwedd

Yn gydnaws â SMBUS, protocol cyfathrebu I2C, cefnogi modd cyflym 400KHz;

Cydweddoldeb meddalwedd

Yn cyd-fynd â chyfarwyddyd gwybodaeth maes safonol y Fanyleb a ddiffinnir gan Fanyleb Data Batri SMART Diwygiad 1.1. Gall defnyddwyr olygu'r DBC i gefnogi gwahanol brotocolau sglodion.

Amlder darllen data

Gweithrediad annibynnol 8CH, gellir gosod pob sianel i ddarllen gwahanol restr paramedr SMBUS, gall pob paramedr ddewis adnewyddiad amser real deinamig neu ddarllen unwaith, er mwyn lleihau'r deiliad bws;

Gellir darllen pob sianel ar y cyflymder bws gosod (100KHz ~ 400KHz) ar yr un pryd;

Gall adnewyddu fwy na 10 gwaith yr eiliad pan mai dim ond ychydig o baramedrau sy'n cael eu darllen ym mhob sianel.

Storfa newidynnau

Gall pob defnyddiwr prawf ddiffinio eu rhestr newidynnau eu hunain i arbed;

Mae newidynnau SMBUS yn cael eu storio a'u cofnodi'n gydamserol â pharamedrau prif sianel y ddyfais.
