Peiriant Wasg Roller Hydrolig

Model: TOB-HP-300PTC
Maint Rholer: Diamedr 210 x 330mm (Diamedr x lled rholer)
Lled Effeithiol: 300mm
Cyflymder Peiriant;2-8r/munud
Effeithlonrwydd Peiriant; 5m/munud

Anfon ymchwiliad

Sgwrs Nawr

Cyflwyniad Cynnyrch

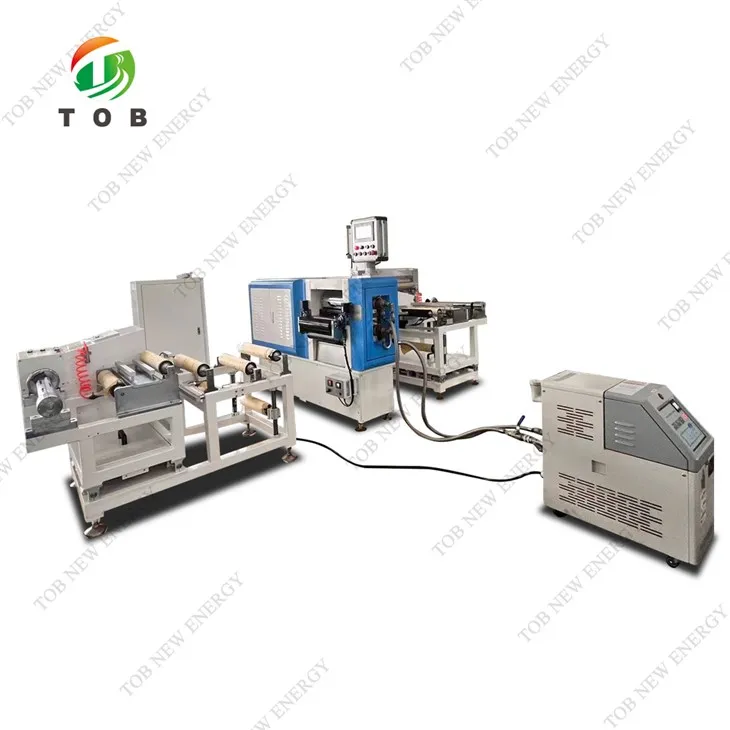

Peiriant Wasg Rholer Hydrolig Gyda Lled Calendr 300mm Ar gyfer Rholio Electrod Batri

Fideo Cynnyrch

Manyleb

Mae'r peiriant calendering awtomatig parhaus hwn yn addas ar gyfer y llinell gynhyrchu batri yn y ffatri. Mae'n cynnwys gantri dur cast, rholer, lleihäwr modur amledd amrywiol, system gwasgu nwy-hylif, system addasu bwlch, system rheoli trydanol, bwrdd diogelu bwydo.

Mae'n gwasanaethu'n bennaf ar gyfer cynyddu dwysedd deunydd gweithredol yr electrod mewn ymchwil batris Li-Ion ar ôl cotio. Mae'r offer hwn yn mabwysiadu bwlch treigl addasiad servo, ac mae'r cyflymder llinellol yn cael ei addasu gan y trawsnewidydd Amlder i wireddu rheoleiddio cyflymder cam-llai.

Peiriant Calendering

Model	TOB-HP-300PTC
Maint Rholer	Diamedr 210 x 330mm (Diamedr x lled rholer)
Lled Effeithiol	300mm
Cyflymder peiriant	2-8r/mun
Effeithlonrwydd Peiriant	5m/munud
Unffurfiaeth Electrod	±0.002mm(Gwarant defnyddiwr)
Electrod trwch unffurfiaeth ar ôl treigl	Llai na neu'n hafal i ±0.002mm, O dan y rhagosodiad o sicrhau unffurfiaeth y cotio, Cynllun rholer pwysau: gosodiad llorweddol uchaf ac i lawr
Ymddangosiad peiriant	Cyfrifiadur llwyd, glas, Gosod 2 ddangosydd deialu. Dyfais amddiffyn gosod, lliw rhybudd wedi'i baentio
Gan gadw	Beryn arbennig ar gyfer wasg rholer
iro	3# saim sylfaen lithiwm
Model Calendr	Wasg hydrolig
Deunydd Roller	Cyfres 9Cr3Mo Dur aloi uchel wedi'i rolio'n oer
Caledwch wyneb	HRC66 uchaf
Dyfnder haen caledu	22-26mm
cromiwm gorchuddio o rholer	Yn fwy na neu'n hafal i 0.18mm
Naid llwybr o rholer	Llai na neu'n hafal i ±0.001mm
Garwedd yr arwyneb rholer	Llai na neu'n hafal i ±0.02mm
Addasiad bwlch rhwng dau rholer	Trwy'r addasiad rhyngwyneb dyn-peiriant i newid y pwysedd olew. Mae'r gwerth symud rholer yn cael ei arddangos gan y sgrin rhyngwyneb dyn-peiriant, addasiad mewnbwn ar y rhyngwyneb dyn-peiriant i newid y bwlch rholer, mae arddangosfa servo yn addasu.
Roller bwlch addasu ystod	0-2mm
Gyriant rholer	lleihäwr cycloid
prif bŵer modur	0.75kw (380V 50hz/60hz)
Dull pwysau	Pwmp hydrolig trydan
Manylebau silindr hydrolig	Diamedr silindr 73mm, strôc 15mm
Pwysedd aer	{{0}}.5Mpa-0.7 Mpa （Tynnu olew a dŵr） cyfaint:0.04M3/mun
Uchafswm pwysau gweithio	Tua 40T
Pwysau prif beiriant	Tua 1.2 tunnell

Dyfais dad-ddirwyn

Siafft dad-ddirwyn	Gyda siafft aer falf rheoli, Ffurfweddu gwn niwmatig, maint 3 modfedd * 350mm
Rheoli tensiwn electrod	Brêc powdr magnetig, Pellter chwyldro 25N.m
Ystod addasu tensiwn	0-25kg
Rheoli cywiro	Dyfais cywiro ffotodrydanol Cywirdeb y Rheolwr Llai na neu'n hafal i ±5N
Rheolaeth dan arweiniad	Canllaw dwyn llinellol
Cyfanswm hyd y symudiad	±50mm
pwysau	Tua 80kg

Dyfais weindio

Swyddogaeth	Dirwyn i ben yr electrod rholio
Echel weindio	Gyda siafft aer falf rheoli, Ffurfweddu gwn niwmatig, Maint 3 modfedd * 350mm
Rheoli tensiwn electrod	Brêc powdr magnetig, Pellter chwyldro 25N.m
Ystod addasu tensiwn	0-200N
Rheoli cywiro	Dyfais cywiro ffotodrydanol
Cywirdeb cywiro	±0.2mm
Rheolaeth dan arweiniad	Canllaw dwyn llinellol
Cyfanswm hyd y symudiad	±50mm
Gyrru	Gyrrwch y rîl trwy reducer modur a chydiwr powdr magnetig
Pwysau	Tua 80kg

Swyddogaeth Gwresogi

Eitem	Paramedrau technegol
Gwresogi	Defnyddir rheolydd tymheredd Omron, ras gyfnewid cyflwr solet a thermocwl math K i ffurfio system wresogi rheolaeth dolen gaeedig
Pŵer gwresogi	1.6KW*2 (Rholer Uchaf ac i Lawr)
Tymheredd gwresogi	Uchafswm o 130 gradd, gyda chywirdeb ± 2 radd

Mwymodelau o gyfres TOB-HP-300

Model	Swyddogaeth
TOB-HP-300P	Dim ond y peiriant calendering.
TOB-HP-300PT	Peiriant calender gyda gwres i 130 gradd.
TOB-HP-300PC	Peiriant calender gyda dyfais weindio ac ailweindio.
TOB-HP-300PTC	Peiriant calender gyda dyfais weindio a dad-ddirwyn a gwresogi i 130 gradd.
